استراکچر مخصوص سطح شیروانی تیپ 2 برند سولارنیرو

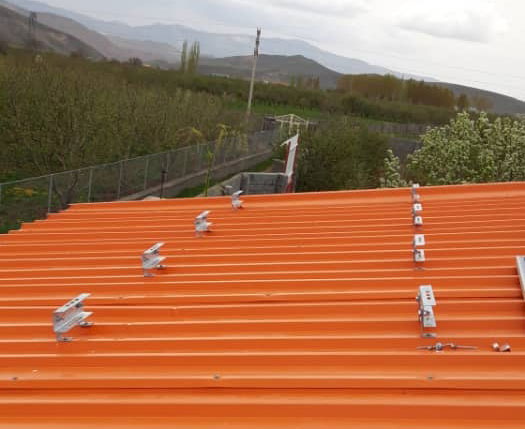

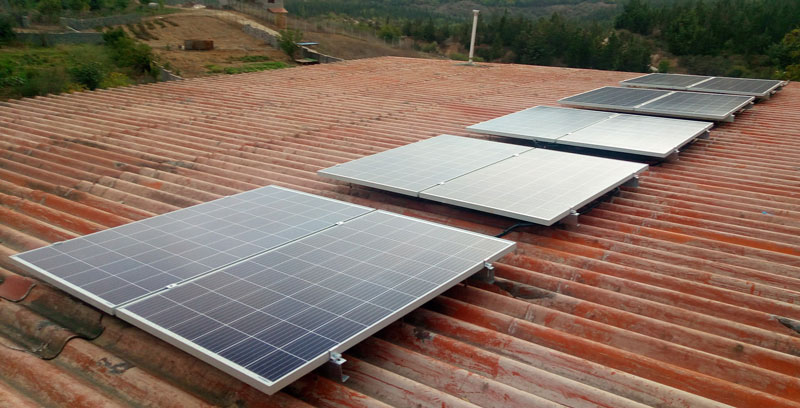

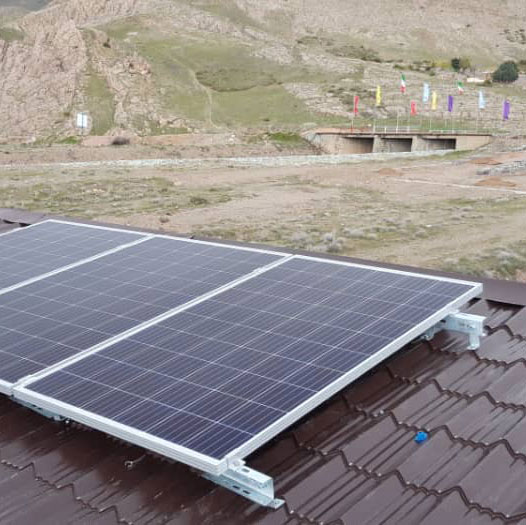

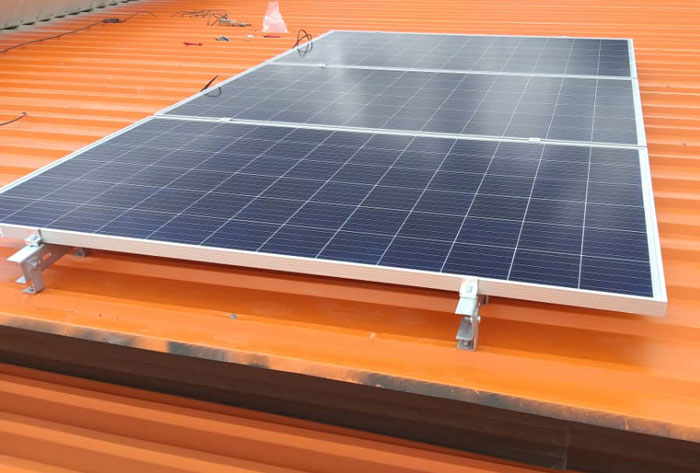

استراکچر مخصوص سطح شیروانی تیپ 2 برند سولارنیرو از پروفیل های فولادی ST37 تشکیل شده که با تکنولوژی CFS. این سازه مناسب سطح شیروانی بوده و توسط پیچ سرمته شیروانی به پرلین های سقف متصل می شود.

استراکچر مخصوص سطح شیروانی تیپ 2 برند سولارنیرو از پروفیل های فولادی ST37 تشکیل شده که با تکنولوژی CFS تولید و سپس مطابق استاندارد ASTM123 آمریکا، آبکاری گالوانیزه گرم عمقی شده است. این سازه مناسب سطح شیروانی بوده و توسط پیچ سرمته شیروانی به پرلین های سقف متصل می شود. لازم به ذکر است این سازه مخصوص سطوح شیبدار از نوع ورق، ساندویچ پنل و بتنی است.

آیین نامه مورد استفاده برای بارگذاری این سازه همان مبحث 6 مقررات ملی ساختمان است و مطابق با سرعت مبنای باد 120 کیلومتر در ساعت طراحی شده است. این سازه به دلیل پوشش گالوانیزه عمقی مناسب تمامی نقاط کشور است و به راحتی می توان از آن در هر شرایط آب و هوایی استفاده نمود.

پروفیل های این سازه از نوع U همگی از ورق نوار بری شده رول های فولادی ST37 با ضخامت 2 میلی متر از شرکت فولاد مبارکه اصفهان تهیه و با تکنولوژی CFS تولید شده است. جهت اتصال تمامی پروفیل ها از پیچ های آچاری 10 به همراه واشر فنری و واشرتخت استفاده می شود.

جهت اتصال پنل ها نیز از کلمپ های T و Z آلمینیومی با آلیاژ 6063 به صورت آنودایز استفاده شده است.

مشخصات فنی استراکچر پنل خورشیدی
وزن پروفیل ها 2.2 کیلوگرم به ازای هر پنل
وزن کل سازه 3 کیلوگرم به ازای هر پنل
تکنولوژی ساخت CFS
تعداد پروفیل 4 عدد به ازای هر پنل
نوع پوشش گالوانیزه گرم عمقی
نوع پیچ و مهره پیچ و مهره نمره 10 به همراه واشر تخت و واشر فنری
نوع اتصال پنل کلمپ آلمینیومی آنودایز شده با آلیاژ 6063
نوع اتصال پایه اتصال با پیچ سرمته شیروانی
مناسب برای سطح شیب دار (شیروانی)
جنس پروفیل رول فولادی ST37 برند فولاد مبارکه اصفهان
استاندارد های استراکچر پنل خورشیدی
استاندارد طراحی مبحث 6 مقررات ملی ساختمان
استاندارد گالوانیزه ASTM123 آمریکا
مقاوم در برابر باد 120 کیلومتر در ساعت
