برند گرووات یکی از تولید کنندگان معتبر و قدیمی اینورتر های برق خورشیدی است که در گذشته بیشتر در زمینه تولید اینورتر های متصل به شبکه فعالیت می کرد اما در چند سال گذشته به صورت قوی اقدام به تحقیق و توسعه و تولید اینورتر های مجزا از شبکه مانند سانورتر ها نموده که از قوی ترین و پر مصرف ترین آن ها می توان به مدل SPF6000ES PLUS از همین برند اشاره کرد. این دستگاه بیش از چند ده هزار عدد در ایران فروش رفته و در پروژه های خانگی و صنعتی نصب شده است. در این نوشته قصد داریم به معرفی این محصول قدرتمند بپردازیم پس در ادامه با سولارنیرو همراه باشید.

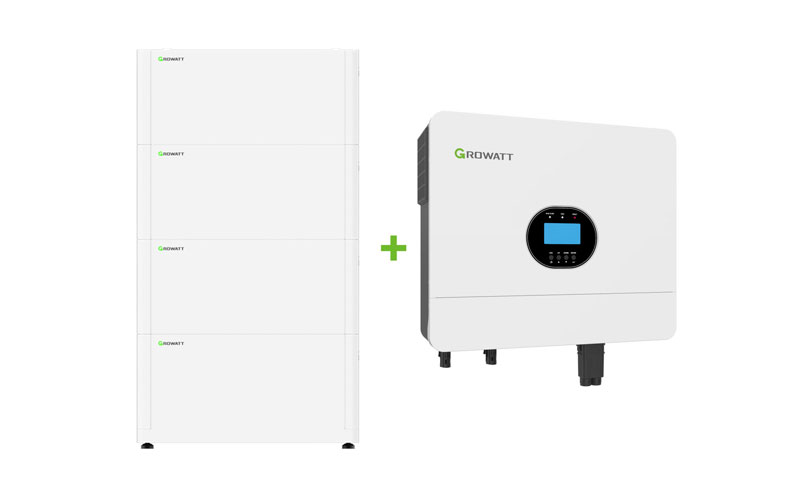

سانورتر 6 کیلووات از برند گرووات دارای خروجی تکفاز با توان 6 کیلووات و ولتاژ 230 ولت است که می توان از آن در بسیاری از پروژه های برق اضطراری یا صنعتی استفاده نمود. این سانورتر می تواند تنها با یک باتری و بدون پنل خورشیدی جوابگوی نیازهای برق اضطراری باشد و جایگزین تمامی سیستم های UPS در این توان باشد. این دستگاه ارزشمند قابل موازی شدن است یعتی می توان چند دستگاه را به منظور دستیابی به توان بالاتر با یکدیگر موازی نمود. همچنین امکان ساخت یک کلاستر سه فاز نیز توسط این دستگاه امکان پذیر است و در بسیاری از پروژه هایی که نیاز به راه اندازی موتور سه فاز مانند آسانسور وجود دارد می توان حداقل از سه عدد از این دستگاه استفاده نمود.
مشخصات پنل خورشیدی
این دستگاه دارای دو MPPT مستقل تک استرینگ است که می توان به هر کدام از ورودی ها نزدیک 4000 وات پنل خورشیدی متصل نمود. در نتیجه جمع پنل مجاز ورودی این سانورتر 8 کیلووات است اما اینورتر خروجی به 6 کیلووات محدود شده است. مقدار پنل اضافی نصب شده در این سانورتر می تواند برای شارژ باتری و همچنین تکمیل توان ورودی در ساعاتی باشد که نور خورشیدی ضعیف تر است. اما نقظه ضعف این دستگاه ورودی هایی محدود به 16 آمپر است که اجازه نمی دهد به ورودی آن پنل خورشیدی با توان بیش از 625 وات متصل نمود. همچنین ولتاژ راه انداز ورودی 150 ولت است که برای راه اندازی MPPT ها باید حداقل از 4 پنل 620 وات بر روی هر استرینگ استفاده نمود اما لزومی به استفاده از هر دو استرینگ نبوده و تنها با یک MPPT می توان باتری ها را شارژ و برق خروجی را تامین نمود.
همچنین این دستگاه می تواند بدون باتری هم کار کند اما توصیه می شود برای پایداری بهتر تمامی اینورتر های خورشیدی از باتری نیز در کنار پنل خورشیدی استفاده نمود. به عنوان نکته آخر باید گفت که ولتاژ مدارباز هر استرینگ نباید از 500 ولت تجاوز کند و حداکثر جریان شارژ باتری توسط پنل خورشیدی در این سانورتر برابر با 100 آمپر روی ولتاژ نامی 48 ولت است.
مشخصات باتری قابل اتصال
سانورتر 6 کیلووات گرووات قابلیت اتصال به تمامی باتری های لیتیوم LV دارای BMS و همچنین باتری سیلد و ژل در محدوده 48 وات است. بهترین حالت کاری این سانورتر اتصال به باتری لیتیوم و اتصال کابل BMS باتری است و می تواند با تمامی زیرساخت های RS485 و CAN اطلاعات باتری را از باتری دریافت نماید. در قسمت باتری این دستگاه دارای فیوز حفاظتی است و در صورت کشیده شدن جریان بالا این فیوز قبل از اینکه به کابل باتری آسیب برسد، خواهد سوخت. با اتصال کابل BMS باتری به سانورتر و تنظیم و شناخته شدن دستگاه، دیگر لازم به تنظیم پارامتر های شارژ باتری از قبیل ولتاژ و جریان شارژ در مراحل مختلف نبوده و سانورتر بر اساس دیتای دریافتی از باتری، این مقادیر را تنظیم خواهد کرد.
شارژر برق شهر
این سانورتر مجهز به یک شارژر برق شهر است که می تواند به یک برق تکفاز 230 ولت وصل شود و باتری را حداکثر تا جریان 100 آمپر شارژ نماید. ناگفته نماند که حداکثر جریان شارژ 100 آمپر شامل جریان شارژ پنل خورشیدی و برق شهر است و جمع این دو در این سانورتر نباید بیش از 100 آمپر شود. برق شهر همچنین می تواند در زمان وجود برق در خروجی بای پس شود و تنها زمانی از پنل خورشیدی یا باتری استفاده شود که برق شهر در دسترس نباشد. همچنین می توان جایگزین برق شهر از موتور برق بنزینی، گازی یا دیزل ژنراتور ها برای شارژ و تامین برق خروجی استفاده نمود. مدت زمان سوییچ بین برق شهر و برق باتری حداکثر 10 تا 20 میلی ثانیه در حالت عادی و 30 میلی ثانیه در حالت سانورتر های موازی است.
مد های کاری متنوع سانورتر
این دستگاه دارای مد های کاری متنوع است که بسته به نیاز باید توسط نصاب سیستم تنظیم شود. مد های تنظیم خروجی سانورتر گرووات شامل موارد زیر است:
- مد Only Solar که در این حالت پنل خورشیدی اول توان خروجی را تامین می کند و سپس باتری به کمک تامین توان خروجی می آید و برق شهر زمانی وصل می شود که یا پنل خورشیدی کلا در دسترس نباشد یا ولتاژ باتری از حد مشخصی که در تنظیمات، تنظیم خواهد شد، کمتر شود.
- مد SUB که همانطور که از نام آن مشخص است اولویت تامین توان خروجی اول با پنل خورشیدی است و سپس برق شهر و در صورتی که پنل خورشیدی توان کافی برای تامین بار را نداشته باشد و برق شهر نیز قطع باشد، باتری به کمک پنل خورشیدی می آید و توان خروجی را تامین می نماید. در این مد در صورتی که توان خروجی 5 کیلووات باشد و پنل خورشیدی در لحظه 3 کیلووات تولید نماید، تنها 2 کیلووات از برق شهر استفاده می شود و در مصرف انرژی نیز به خوبی صرفه جویی می شود.
- مد SBU که در این مد ابتدا پنل خورشیدی برق خروجی را تامین می نماید و سپس باتری به کمک آن می آید و اگر ظرفیت باتری از مقدار مشخصی که در تنظیمات مشخص می شود کمتر شود، در نبود پنل خورشیدی، برق شهر وظیفه شارژ باتری را بر عهده دارد.
- مد Utility First که در این مد برق شهر به خروجی بای پس می شود و تنها زمانی از پنل خورشیدی و باتری استفاده می شود که برق شهر قطع شود. مدت زمان سوییچ بین برق شهر و پنل خورشیدی و باتری حداکثر 20 تا 30 میلی ثانیه است.
قابلیت موازی شدن و کلاستر سه فاز
سانورتر 6 کیلووات گرووات به واسطه کابل ارتباطی و کابل موازی که داخل کارتن دستگاه موجود است می تواند با 5 دستگاه مشابه خودش موازی یا سه فاز شود به این صورت که شما می توانید 6 دستگاه 6 کیلووات را با یکدیگر موازی و تا 36 کیلووات از خروجی توان دریافت کنید و یا اینکه دستگاه ih را با یکدیگر کلاستر سه فاز نمایید. به عنوان مثال می توانید 6 دستگاه را به سه فاز هر کدام با توان 12 کیلووات تبدیل نمایید یا سه فاز نامتقارن که به طور مثال یک فاز 6 کیلووات و یک فاز 12 کیلووات و فاز سوم 18 کیلووات در نظر گرفته شود.
نکته مهم در سیستم های سه فاز یا سانورترهای موازی این است که هر تعداد باتری در سیستم باشد باید با یکدیگر یکدست و به تمام دستگاه ها به صورت موازی متصل شود و نباید باتری های هر دستگاه مجزا باشد اما در مورد پنل خورشیدی برعکس است و هر سانورتر باید پنل خورشیدی خودش را داشته باشد.
مانیتورینگ تحت وب و صنعتی
به دو روش می تواند سانورتر 6 کیلووات گرووات را مانیتور نمود. روش اول استفاده از ماژول وای فای ارتباطی است که زیر سانورتر نصب می شد و پس از اتصال به اینترنت وای فای محل شما از طریق نرم افزار، دیتا خروجی به سرور های گرووات ارسال می شود. با ثبت نام در سرور گرووات به آدرس server.growatt.com می توانید دیتای لحظه سانورتر را مشاهده نمایید. همچنین با استفاده از زیرساخت RS485 قرار گرفته روی سانورتر 6 کیلووات گرووات و پروتکل ModBus امکان ارتباط تجهیزات صنعتی از قبیل بردهای کنترلی با میکروکنترلر با سانورتر گرووات وجود دارد و اطلاعات لحظه ای از طریق خواندن رجیستر ها میسر است.
در این نوشته سعی کردیم به معرفی سانورتر SPF6000ES PLUS از برند گرووات بپردازیم. نسخه جدیدی از این سانورتر نیز به تازگی تولید و روانه بازار شده که علاوه بر قابلیت های نام برده، قابلیت هیبرید نیز به آن اضافه شده تا با اتصال مستقیم به شبکه برق شهری، علاوه بر استفاده مستقل از شبکه بتوان اضافه انرژی تولیدی پنل خورشیدی را نیز به شبکه تزریق و معادل آن وجه ریالی دریافت نمود. برای کسب اطلاعات بیشتر در مورد احداث نیروگاه خورشیدی، برق اضطراری خورشیدی و تجهیزات آن می توانید به مجله آموزش برق خورشیدی سولارنیرو مراجعه نمایید.
